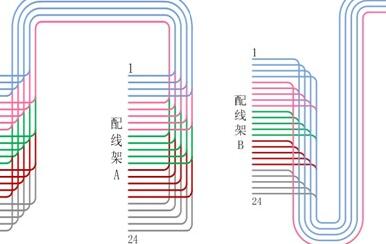

機房兩機柜間如何正確理線?在信息機房內，時常會呈現兩個機柜之間敷設有一束雙絞線的要求，這時如果在兩個配線架上運用相同的配線架進線及呈現規矩，就可能會呈現線束扭轉的現象。要解決這個問題，兩個機柜應別離選用不同的理線表。以下以左邊機柜(A配線架)向右側機柜(B配線架)敷設雙絞線(右進上出)為例，分A、B、C、D四種狀況進行分析(圖中運用藍、橙、綠、棕、灰五種顏色別離標明最上層、次上層、中層、次基層和最基層)：
在A配線架上雙絞線的擺放為1號線最早呈現，其他線按次序出線，擺放規整;在B配線架上仍然是1號線先出線，但因它擺放在B配線架線束中4號線的方位，所以每層線在出線時會有穿插，因為五層線的穿插方位徹底一致，所以在B配線架上不會影響漂亮。
機房,理線
右側機柜配線架與左邊機柜配線架同方向，右側機柜為左邊進線(左進上出)
依據圖示，在A配線架上雙絞線的擺放為1號線最早呈現，其他線按次序出線，擺放規整;在B配線架上為24號線先出線，改為了下出線方法，因為最上層的線悉數掩蓋在所有的線上，堅持了一層徹底平坦的斜線，所以在B配線架上照舊漂亮。
在A配線架上雙絞線的擺放為1號線最早呈現，其他線按次序出線，擺放規整;在B配線架上仍然是1號線先出線，但因它擺放在B配線架線束中4號線的方位，所以每層線在出線時會有穿插，因為五層線的穿插方位徹底一致，所以在B配線架上不會影響漂亮。
D. 右側機柜配線架與左邊機柜配線架反方向，右側機柜為左邊進線(左進上出)
依據圖示，在A配線架上雙絞線的擺放為1號線最早呈現，其他線按次序出線，擺放規整;在B配線架上為24號線先出線，改為了下出線方法，因為最上層的線悉數掩蓋在所有的線上，堅持了一層徹底平坦的斜線，所以在B配線架上照舊漂亮。
